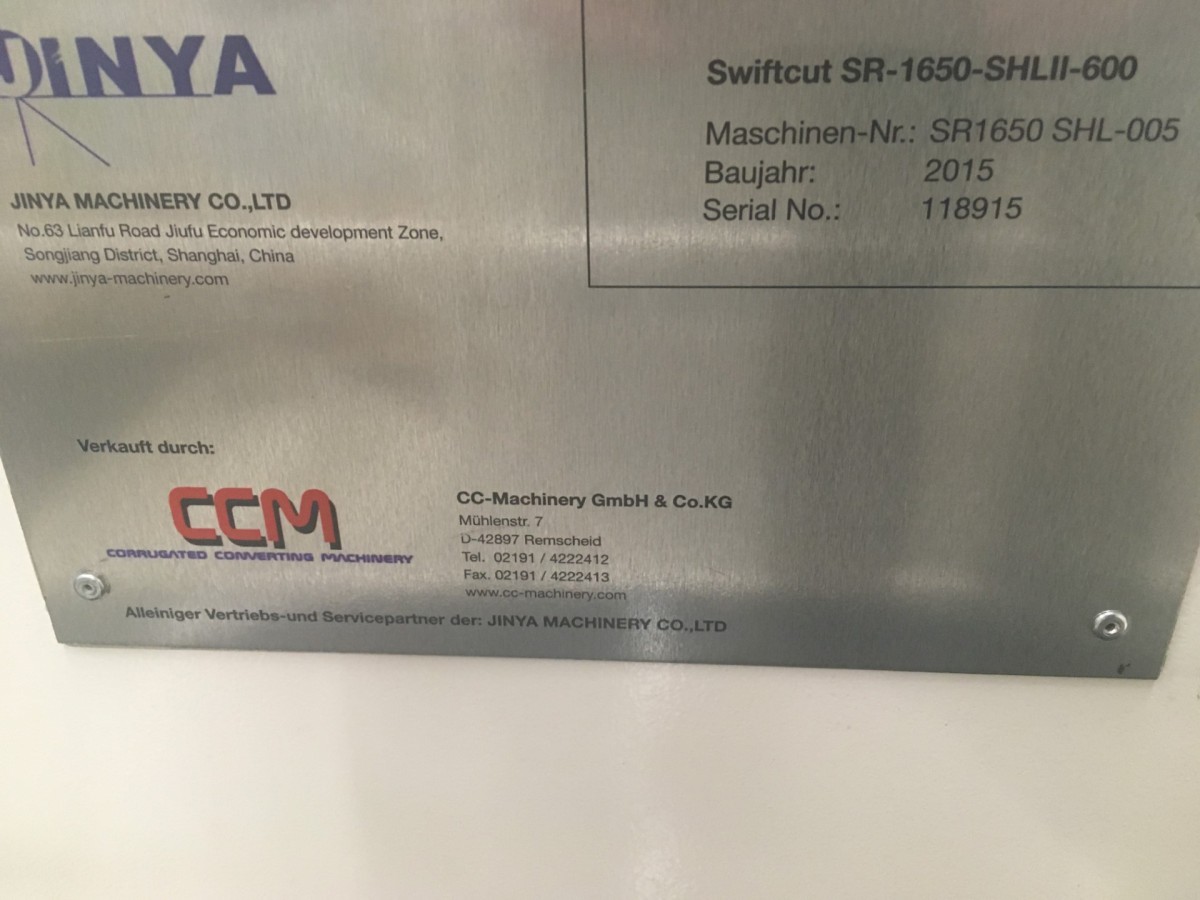

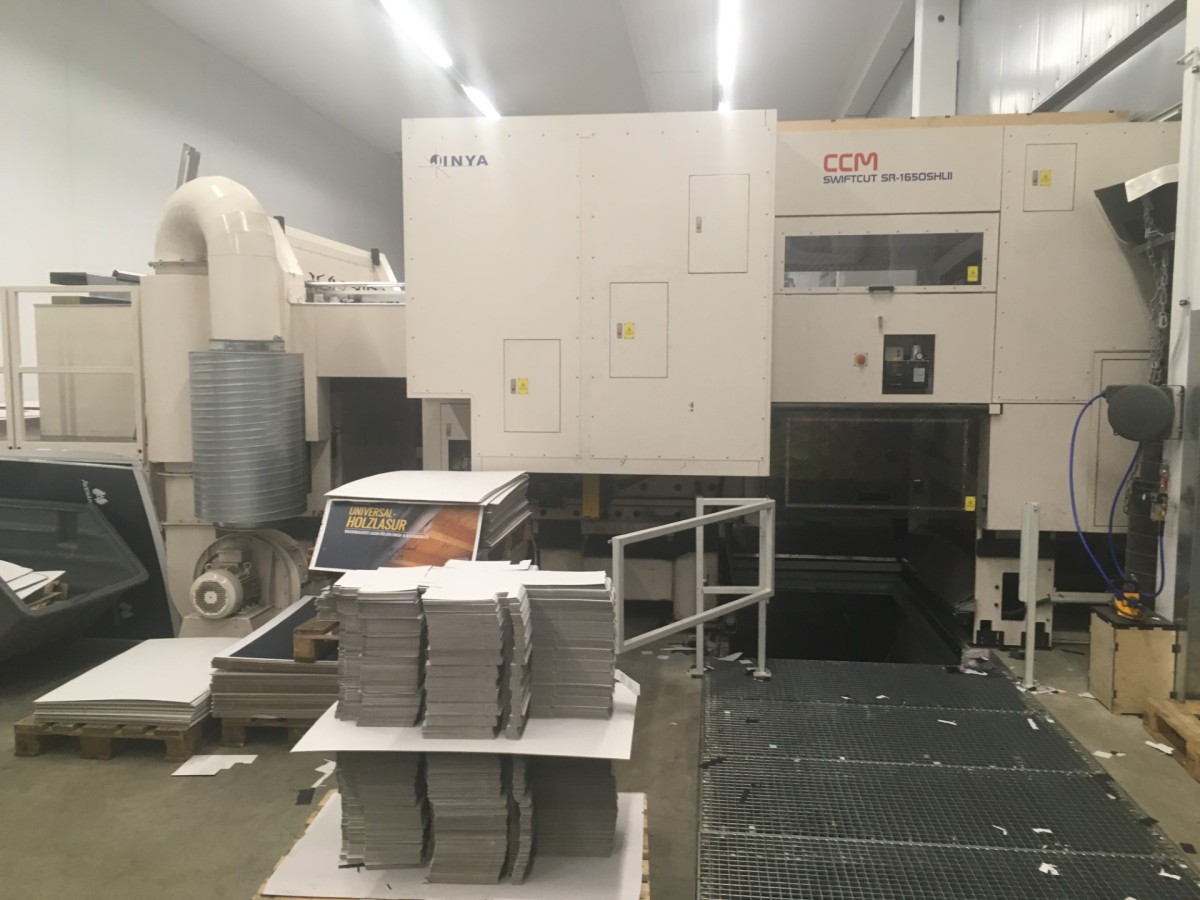

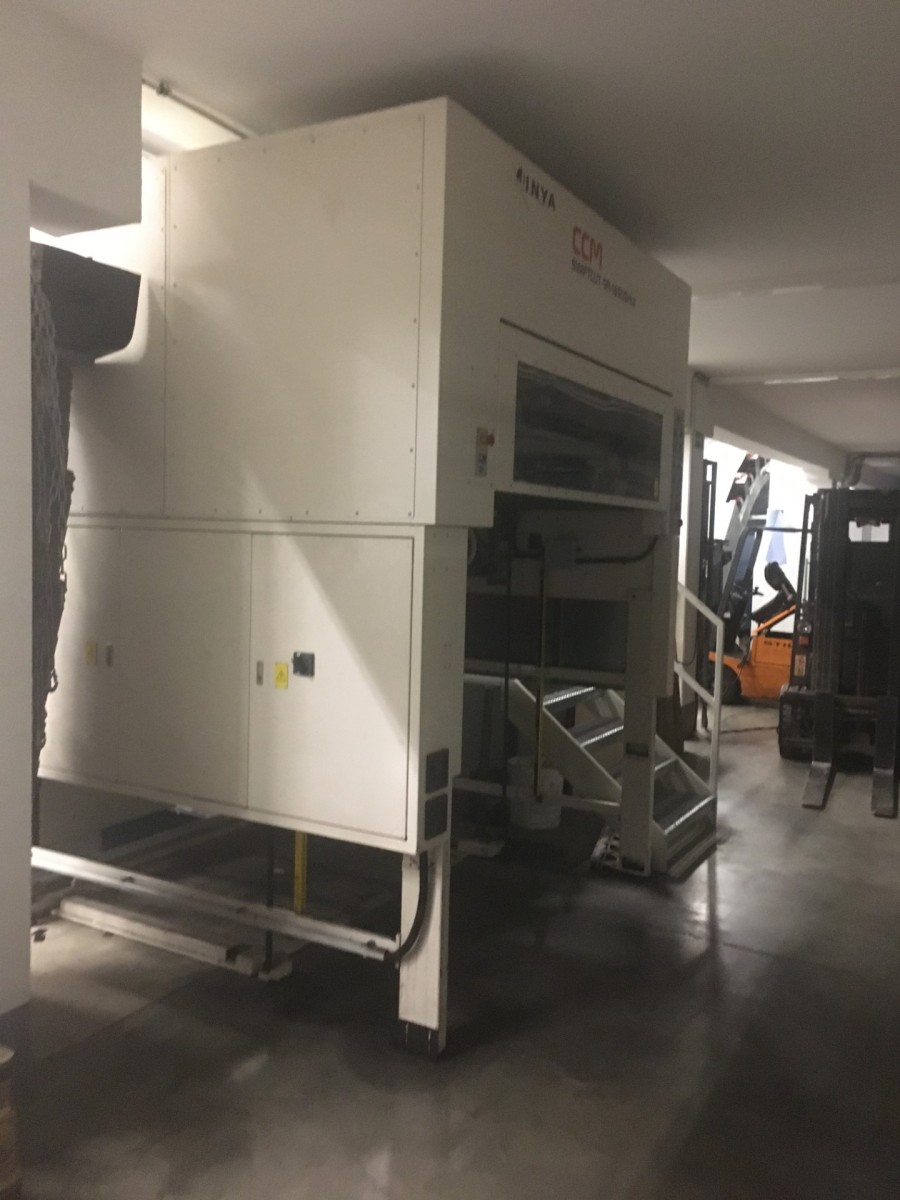

Jinya SR1650-SHLII 600, Standort Nord-Deutschland

NUR 3,1 Mio. Hub!

Ausstattung:
- Standard Bogeneinschub für Wellpappformate bis 9 mm Stärke
- Verlängerter Bogeneinschub mit Einzelbogenausrichtung Bogenware
- Ausbrechstation mit zusätzlichem unteren Rahmen für Ausbrechstifte

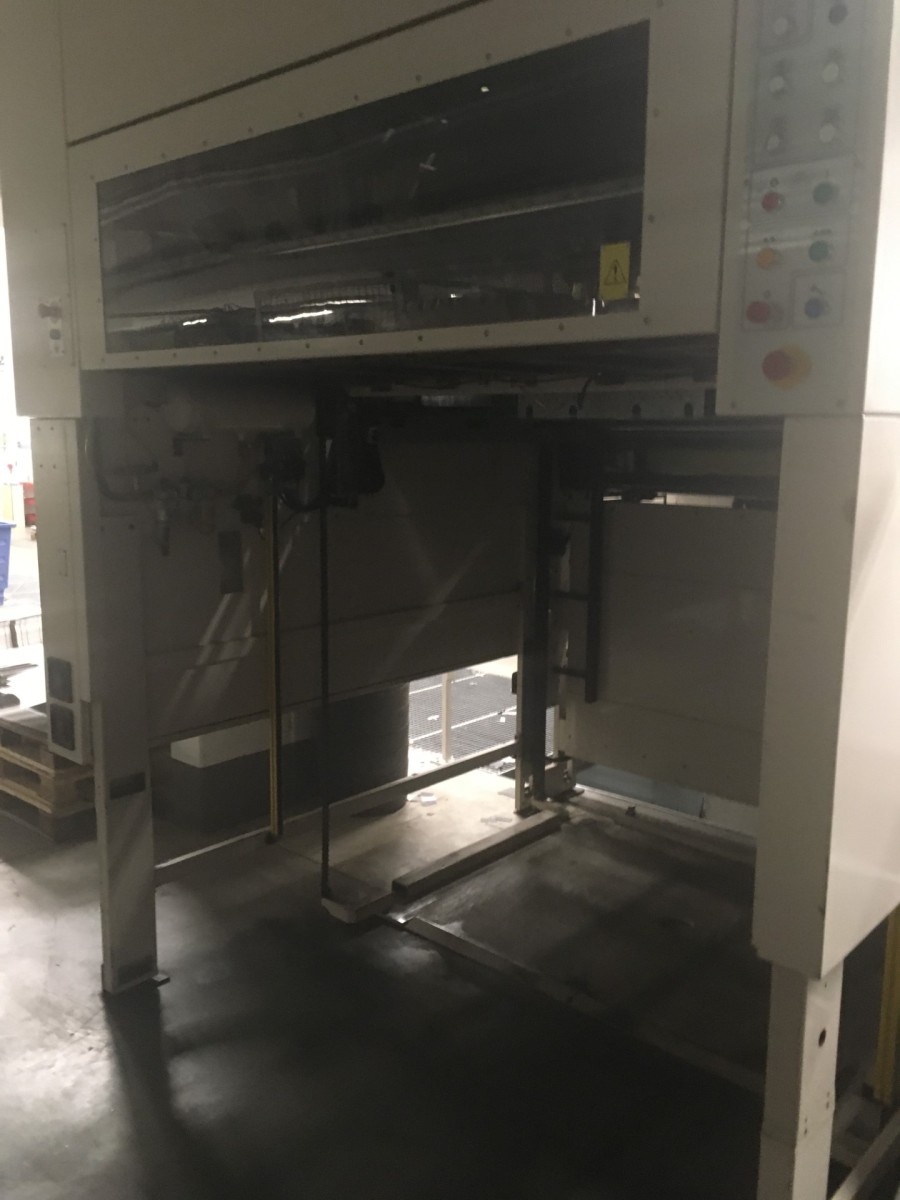

- Stapelstation zur Bildung von hohen Stapeln bis zu 1700 mm Höhe

Allgemein
Hochwertige Transportketten aus Deutschland
Hochqualitative Greifer und Greiferstangen mit 0-Register Ausrichtsystem
SPS gesteuerte automatische Kettenschmierung
Pneumatische Kettenspanner mit Druckregulierung und Öldruckstoßdämpfer an Freilaufrädern
Drehmomentbegrenzung des Kettenantriebs durch Überlastkupplung
Mechanischer Antrieb über geschlossenes 3-Fach Kurvenscheibensystem
Wartungsfreie mechanische Verbindungen für Nebenfunktionen
Elektrische und mechanische Standardkomponenten namhafter Herstellern
Großes Touch-Screen Display zur Bedienung und Fehleranzeige
Centerline II Befestigungssystem

Einzelbogen-Einschub
Transport- und Ausrichtsektion zwischen Rolleneinschub und Flachbettstanze
Einzelner Bogentransport vom Rolleneinschub in die Stanzmaschine
Bogentransport unten über Transportriemen und oben über Transport-, Bürsten- und Vulkolandruckrollen
Obere Rollen seitlich sowie vorwärts und rückwärts verstellbar
Manuelles Anheben und Absenken des oberen Rollenrahmens zum einfachen Entfernen von Formatbögen
Einzelbogenausrichtung vorne und seitlich
Unabhängig seitlich verstellbare Seitenausrichter um jeden einzelnen Formatbogen auszurichten

Stanzsektion
Stanzbereich aus dickwandigem Stahlguss gefertigt
Mechanischer Antrieb der Tiegelwippe über pneumatische Kupplung / Bremse
Großdimensioniertes Kniehebelsystem mit stabiler Antriebswelle
Geschlossenes Hochdruckschmiersystem mit automatischer Drucküberwachung
Ölkühlaggregat für optimale Schmierung bei hohen Geschwindigkeiten
Xb90de2e
Große Tiegelöffnung für sicheren Durchlauf der Greiferstangen
Luftunterstützungssystem unter Gegenstanzplatte für leichte Handhabung
Mechanische Verriegelung und pneumatische Entriegelung des Stanzrahmens

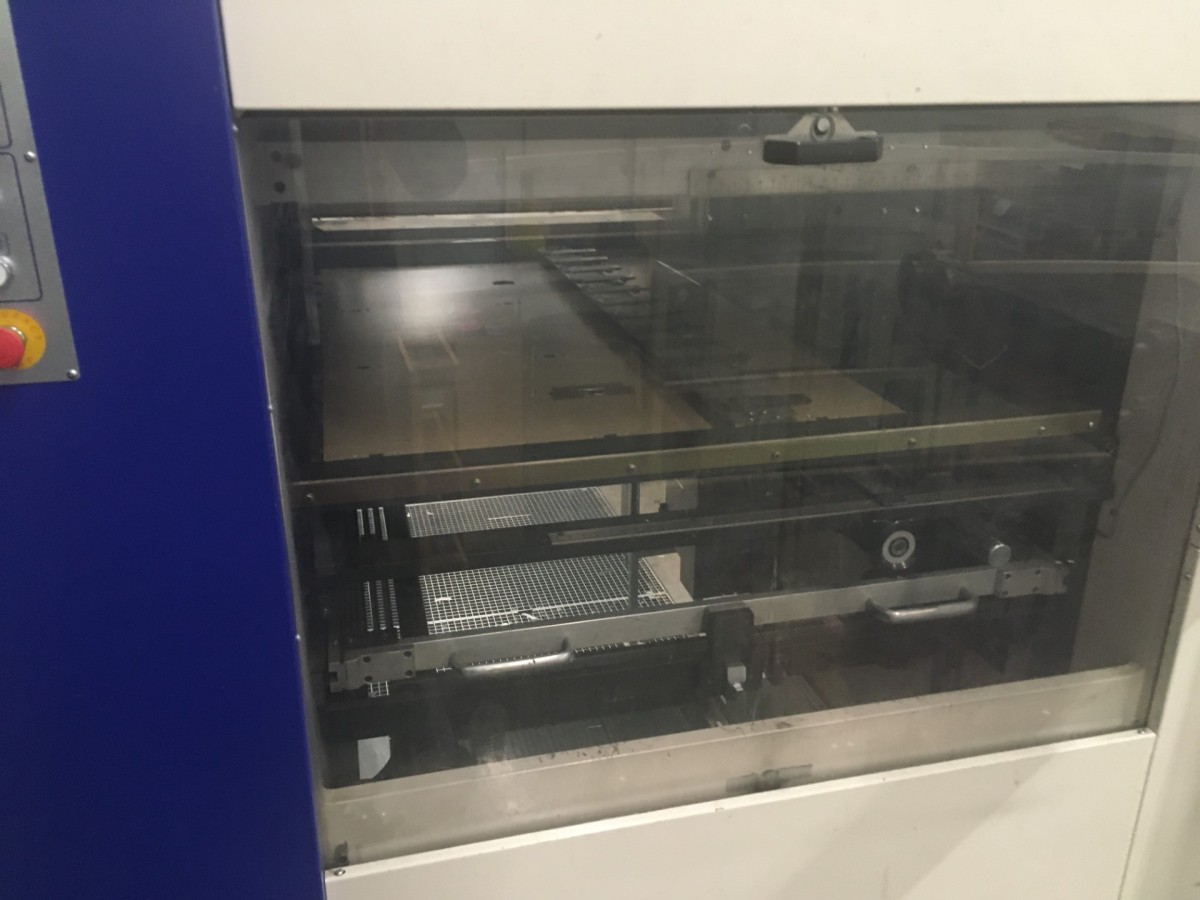

Ausbrechstation
Stabiles Doppel-Ausbrechsystem
Oberer und unterer Befestigungsrahmen für Ausbrechwerkzeuge
Wartungsfreier Antrieb für mechanische Ausbrechbewegungen
Leichte stabile Konstruktion der Rahmen ausgelegt für hohe Geschwindigkeiten
Leichter und schneller Ein- und Ausbau der Ausbrechwerkzeuge
Für leichten Zugang oberer Ausbrechrahmen in Höhe motorisch verfahrbar
Unteres zusätzliches Ausbrechsystem mit Rahmen und Ausbrechstiften lieferbar
Entfernen des Greiferrandabfalls über Transportband seitlich aus Maschine
